發揮工裝工藝威力 賦能施工標準提升
2023-11-02 18:29:10
來源：西部決策網
分享到

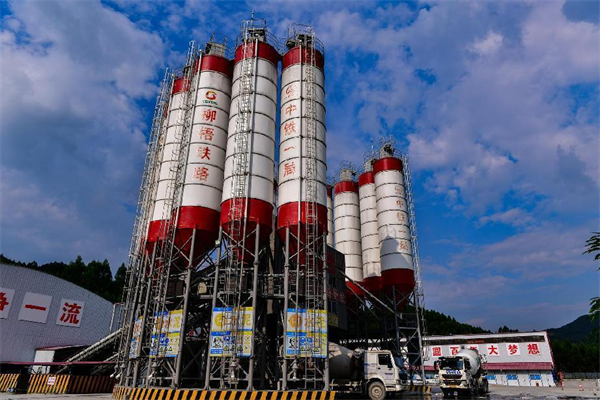

柳梧項目——標準化的混凝土拌和樓
中鐵一局（一公司）柳梧鐵路先期標項目部（柳梧項目部）、廣西百色隆林委樂至革步高速公路一期工程項目部（偉隆項目部），在施工中依靠科技力量，積極引進先進的工裝工藝，助力項目施工標準化的提高。

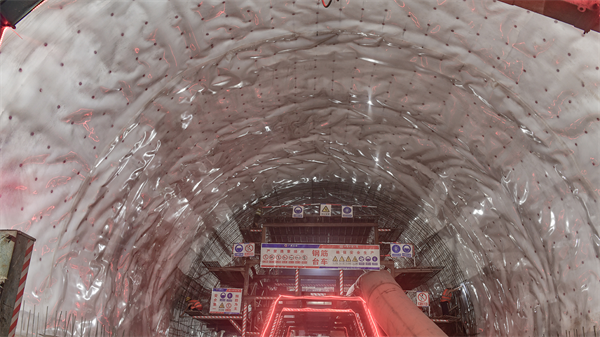

柳梧項目——防水板掛設
中鐵一局柳梧鐵路先期標項目線路全長9公里，施工主要內容為全線控制性工程紫荊瑤山隧道進、出口，及其兩端部分路基。紫荊瑤山隧道長8888米，設斜井一座、長度824米。偉隆項目，全長10.2公里，線路設計速度每小時100公里，主要施工內容有，橋梁31 座、10918 米，隧道6 座、6569 米，互通式立交2 處，收費站1 處、養護工區1 處、監控中心1 處、隧道管理所1 處。

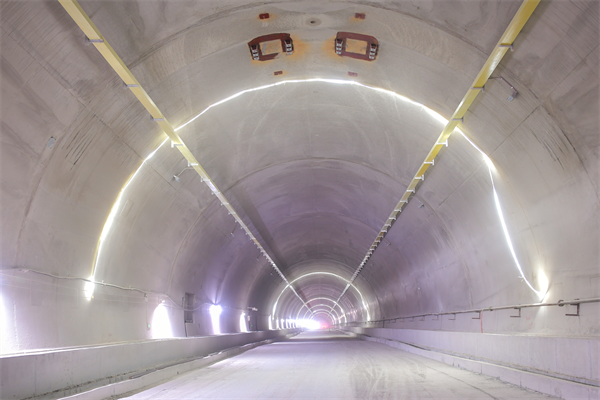

柳梧項目——隧道二襯后各類防護標識標準化
兩個項目在開工之初就策劃并實施了標準化管理的相關內容，積極合理配置了相應的工裝工藝設備。在隧道工程上，柳梧項目紫荊瑤山隧道各工作面均配置了全液壓自動澆筑襯砌模板臺車、全自動防水板鋪掛臺車、自行式液壓仰供棧橋等大型隧道工裝；偉隆項目引進了多功能拱架安裝機、三臂鑿巖臺車、液壓錨桿機、三維激光斷面掃描儀等，為切實提高施工效率，全面提高工藝應用水平，提升項目品質工程建設提供技術保障和工裝工藝支持。在鋼構件鋼筋加工廠方面，配置了數控超前小導管成型機，數控等離子切割機，數控工字鋼冷彎機，數控聯合沖剪機等多種數控設備，以提高鋼構件尺寸的加工精度，為施工達到標準加了一道保險。

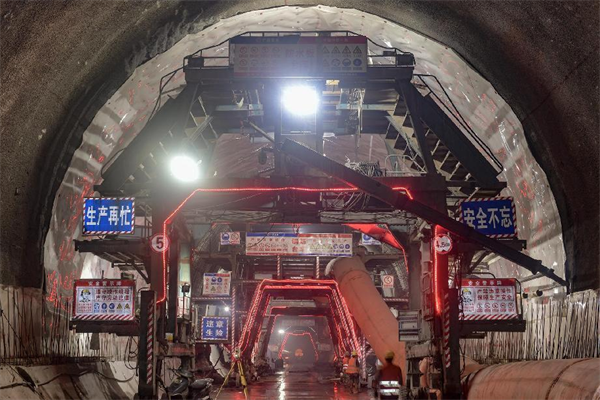

柳梧項目——隧道掛布臺車安全防護標準化
柳梧鐵路項目，配置的自行式液壓棧橋進行仰拱襯砌和仰拱填充施工，實現鋼筋綁扎、混凝土施工、養護等多工序平行作業；配置的模板液壓定位系統和止水帶定位夾具，保證定位精度和施工效率的提高；使用防水板鋪掛臺車，實現4米寬幅防水板的鋪設,減少防水板搭接尺寸，降低防水板損耗率和提高作業效率。對標準化施工最具實際意義的是采用的全液壓自動澆筑襯砌模板臺車，其主要由模板系統、門架系統、輔助操作系統、支撐系統、分料系統、平移頂升機構、行走系統組成，通過增設調節塊，能適用不同加寬值斷面隧道拱墻襯砌施工；二方面，其前端創新地使用可調式高分子堵頭模，就具備止水帶定位和固定功能；三是平臺設計自動布料系統，能夠?qū)崿F(xiàn)逐窗灌注；四是頂部設置徑向注漿、溢漿、排氣裝置，滿足了帶模注漿工藝；五是端頭采用軟搭接，防止頂裂上一板混凝土，為保證混凝土質量提供了保險。
與鐵路隧道斷面不同，偉隆項目的高速公路隧道，配置的多功能拱架安裝機，即可解決鋼墊板人工直接連接不密貼、鋼架角度易變形有礙于標準化作業的問題，又能充很過分體現了機械化的施工效率，減少了勞動成本，節省了一半的施工時間；還可作為隧道質量檢測，風水管安裝、缺陷修復、注漿、輔助安裝錨桿、裝藥等多種高空作業平臺。使用三臂鑿巖臺車作業時，操作人員距離離掌子面有10多米，且操作平臺上面有安全頂棚，操作人員的安全系數明顯加大；鉆進時不產生粉塵，能保證洞內空氣清潔無污染；并且臺車鉆臂具備全方位平行保持功能和精確的直接定位本領，能有效控制隧道超欠挖達到11——15厘米，進而光爆效果遠高于人工開挖，也就為開挖質量和控制初次噴射混凝土用量提供了保證。其他的工裝工藝就不一一而足了。
此外，兩家項目部的隧道內臨邊防護、成品保護、安全提示等方面均達到了標準化要求。供電線路架設遵循“高壓在上、低壓在下，干線在上、支線在下，動力線在上、照明線在下”的原則，而且，110伏電壓線路距地面不小于2米，380伏電壓線路距地面不小于2.5米；高壓風水管與通風管設置在同側，高壓風水管每40厘米刷紅白相間的警示色，風水管均采用角鐵托架固定；洞壁每隔20米設置一個高60厘米、寬40厘米照明燈箱，燈箱上印有安全、質量、企業文化、文明施工等宣傳標語圖片及里程標識，使隧道內管線整齊劃一清爽明凈。

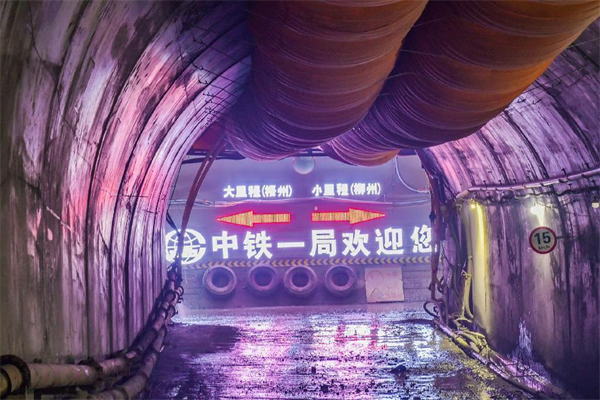

柳梧項目——斜井進入正洞的標準化指示牌
柳梧項目在施工中，發揮聰明才智，在小改小革等“五小發明”取得了顯著成績。先后發明了：襯砌施工伸縮式擋頭模板，實現了端頭部位的密閉、快速施工，確保了混凝土質量和止水帶精度、大大提高了工效并且節約了成本；一種改進型邊墻鑿毛及初支侵限處理設備，減少了水溝電纜槽在運營過程出現因與矮邊墻不結合而溜塌的風險；變截面定位卡具，輔助預先在臺車上開好的孔位來實現槽道更精準定位；隧道襯砌噴淋系統，實現臺車前移后即可對新澆筑二襯混凝土全方位自動噴淋養護，提高襯砌混凝土養護效果質量。

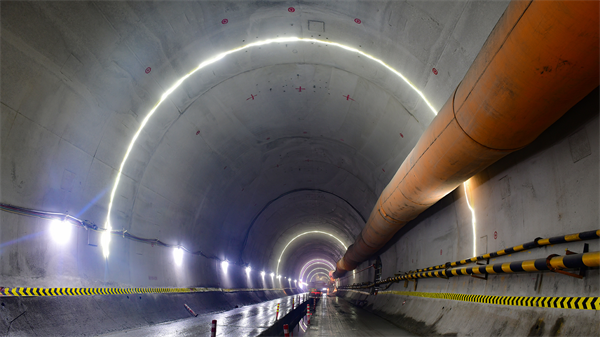

偉隆項目——隧道防護設置標準化

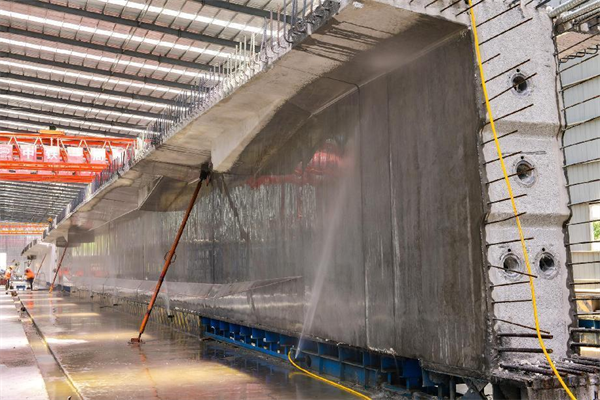

偉隆項目——T梁自動化養護

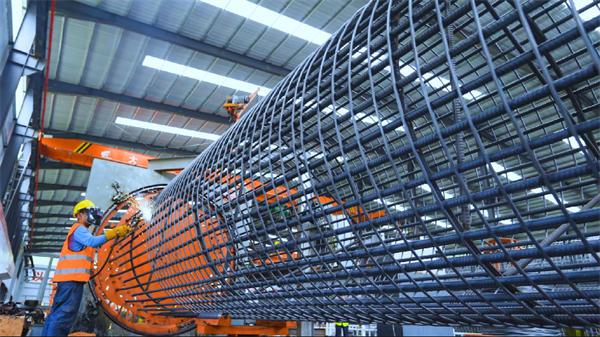

偉隆項目——鋼筋籠滾焊機
偉隆項目部根據項目情況，應用數字化項目管理平臺、智慧梁廠、機械設備安全智能監測等數字化、智能化、信息化管理，使標準化施工更上一層樓。數字化項目管理平臺，是運用BIM建模技術、數字化協同管理技術，真實記錄現場情況，隨時掌控全局進展，防止進度延誤風險，包括里程碑節點完成情況，工程量完成情況，工期延期原因分析等等，對關鍵節點、區段工點、形象進度進行預警，自動生成進度報表、多維度展現核心指標，提升管理效能，實現項目生產管理轉化升級。做到了項目施工進度、質量、安全、勞務、成本全面受控，提升了項目管理效率，降低了施工成本。智慧梁廠，是集成梁場施工管理系統、監控監測系統等模塊平臺，以預制梁的BIM模型為載體，直觀呈現鋼筋、模板、澆筑、養護、張拉、壓漿等各工序節點信息，各工序間無縫銜接，提高生產效率，降低技術人員統計工作量。機械設備安全智能監測，24小時對作業現場的塔機和龍門吊的運轉情況進行監測，監測數據實時上傳至項目部的智慧工地平臺。項目部管理人員可以查看機械設備實時運轉的各項數據，可以第一時間發現問題，并將問題扼殺在搖籃中，消除安全隱患，防止安全事故的發生。

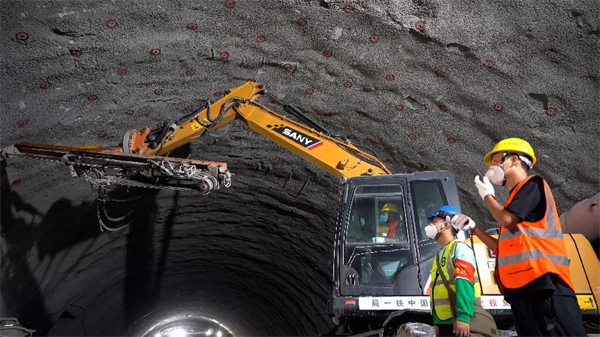

偉隆項目——隧道液壓錨桿臺車

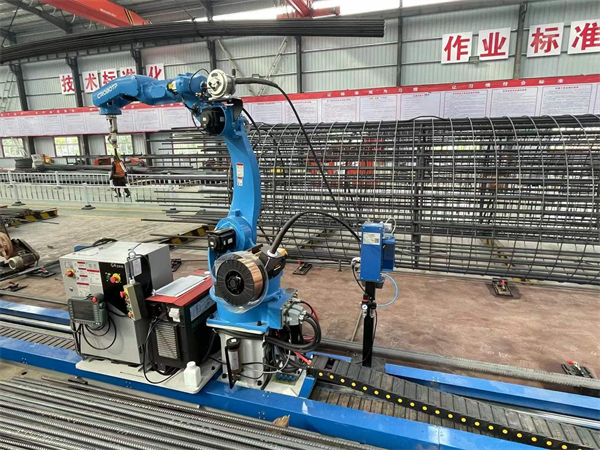

偉隆項目——智能焊接機器人
截止到10月底，柳梧項目紫荊瑤山隧道累計開挖支護完成完成5520米，仰拱完成4910米，二襯完成4516米，824米斜井已施工完成。偉隆項目自2021年4月進場以來，項目總體形象進度完成100%，橋梁樁基及承臺完成100%，隧道掘進完成100%，T梁架設完成100%；今年年終建成通車已是東方已見魚肚白。（文/王冬生 王新 陳娟）
